在CAD绘图软件里，我们能够借助图块及其属性来加入特定标志。这样的操作不仅减少了存储需求，还让图形的修改过程变得更加简便。下面，我将逐一为大家讲解相关知识和具体操作步骤。
图块功能优势
在CAD绘图软件中，图块功能十分显著。当作为独立元素加入时，CAD只需记录其综合特性，不必存储每个独立元素的详细信息。比如在大型建筑设计图中，门和窗等图形经常被重复使用，利用图块可以大大减少文件的大小。若对已设定的图块进行编辑，系统会自动更新图中所有使用该图块的部位，这极大地提升了工作效率。
内部图块创建

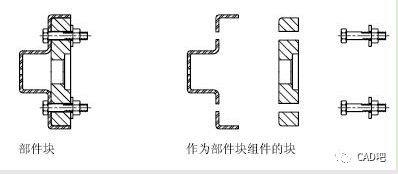

使用BLOCK命令可构建内部图块，这些图块会与对应的图形文件一同保存，就像软件自带的插件通常和软件一起使用。一旦执行该命令，系统会显示“块定义”对话框，用户便能在该对话框中创建图块。在绘制机械零件图时，可以将常用零件的轮廓设置为图块，以便于后续使用。
图块超链接设置
在“块定义”对话框中，您能找到用于创建超链接的图标。点击这个图标，会出现一个“插入超链接”的新窗口。这个窗口是用来给图块添加超链接的。比如，在画电路图时，可以为某个元件的图块加入超链接，链接到该元件的详细参数页面。使用这个图块的设计师就能快速查看到相关信息。
图块存储方式

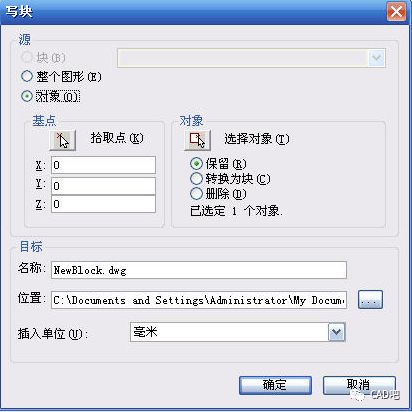

BLOCK命令所创建的图块是直接嵌入在图形文件内部的，并非独立存在的文件，一般不适合用于其他图形文件。不过，通过一些特定的操作，可以将既定的图块或选定的对象保存为文件，存放在磁盘上。既可以保存整个图形作为一个块文件，也可以单独保存某个特定的图块。这样做之后，便能在不同的设计项目中共享这些图块资源。
属性块的应用
设计单位常用属性块来设置图纸中的标题栏和会签栏等。即便大家用的是同一图框，也能根据图纸的具体情况来修改图名和比例等。例如，在建筑图纸集中，每张图纸的标题和比例都有所不同，属性块能快速帮我们完成修改。至于二次开发程序生成的图块，其名称前都会加上星号(*)。
图块插入方法

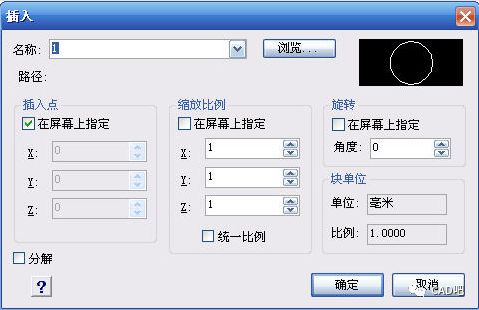

每次执行INSERT命令，即可独立添加一块图形。执行此命令后，系统会自动弹出“插入”对话框，用户可在此设定插入点、调整缩放比例和旋转角度等具体参数。“名称”选项供用户选择现有图形中的块名，或通过“浏览”功能导入块文件。“缩放比例”和“旋转”的设置默认由屏幕决定，但用户也可通过命令行输入具体数值。一旦图块设置完成，即便图中所有图块被清除，输入I命令后，在插入块窗口的列表中仍能找到它们。若需编辑属性块图形，需借助工具栏或特定命令，不能直接双击编辑。另外，在打开多个图形的同时，可利用设计中心功能复制粘贴内容，从而简化绘图流程，并能执行相关命令插入用户自定义的内部图块。
