EUV技术的艰辛历程

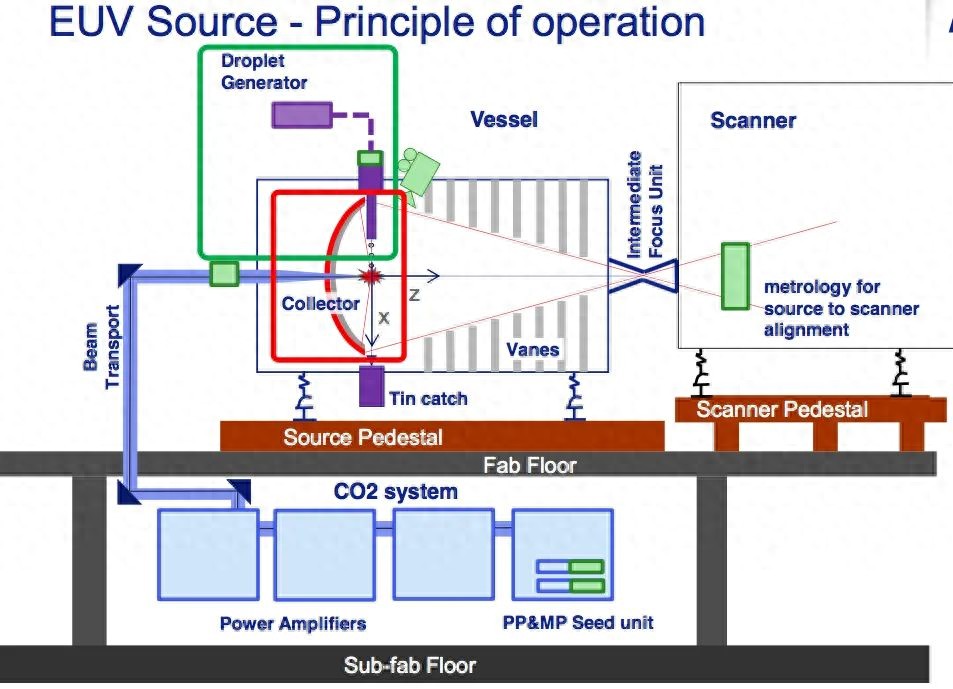

EUV技术对于芯片制造领域至关重要。ASML公司掌握的EUV技术并非易事，它经过了数十年的艰苦研发。从最初投入研发，到持续攻克各种技术难关，最终实现了商业化的突破。现在，这项技术已支持7纳米及以下制程，能够满足现代芯片对小型化和高性能的需求，使ASML在市场上拥有了独特的优势。以手机芯片制造为例，众多先进芯片的制造都离不开EUV技术的支持。
ASML每年都会在EUV技术研发上投入巨额资金和人力。他们汇聚了全球最尖端的技术资源，持续优化技术。经过数十年的积累，EUV技术的成熟度已经非常高。全球众多芯片制造领域的巨头，比如台积电，都广泛采用ASML的EUV光刻机来生产高端芯片。
NIL技术的潜力与挑战
NIL的目标是达成高清晰度图案的转移，这一目标与生产高端芯片的需求相吻合。伴随着纳米制造技术的不断进步，NIL有望达到超越EUV的分辨率。如果NIL技术能够突破分辨率瓶颈，那么未来芯片的性能将得到显著增强。
然而，NIL目前存在的问题较为突出。其生产过程繁琐，技术挑战众多。同时，生产效率十分低下，每小时只能处理110片晶圆，与EUV的170至220片相比，差距明显。这种情况严重制约了其在大规模应用中的发展，使其在大型芯片制造领域的竞争力相对较弱。
NIL技术的解决方案与优势
NIL的挑战虽然不小，但找到解决方案的途径相对明确。我们可以通过改进模具的耐用度以及加快压印速度，逐步达到EUV的产能水平。例如，一些研究机构正在致力于开发新型的模具材料，以此来增强其耐用性。

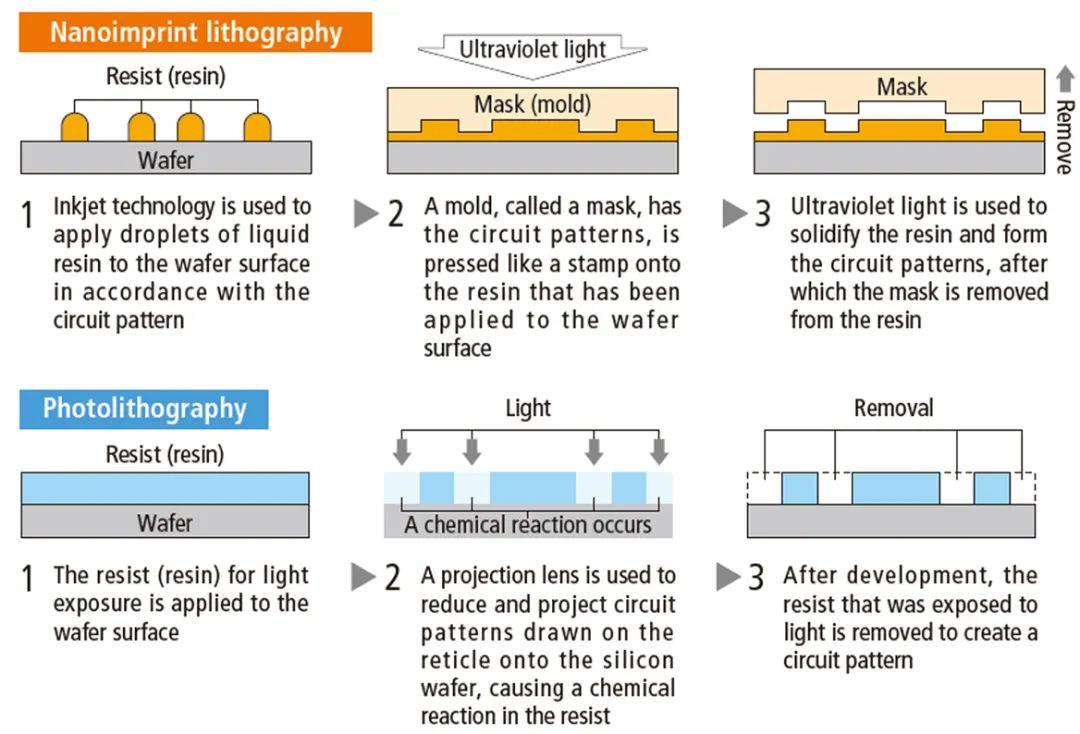

从生态系统的角度来看，NIL技术与传统的光刻工艺流程相仿，包括涂胶、显影等步骤。因此，当芯片制造商引入NIL技术时，他们无需对现有的生产线进行大规模的改造，从而减少了技术引进的成本和风险。以佳能为例，凭借其丰富的技术储备，成功克服了NIL技术的挑战。

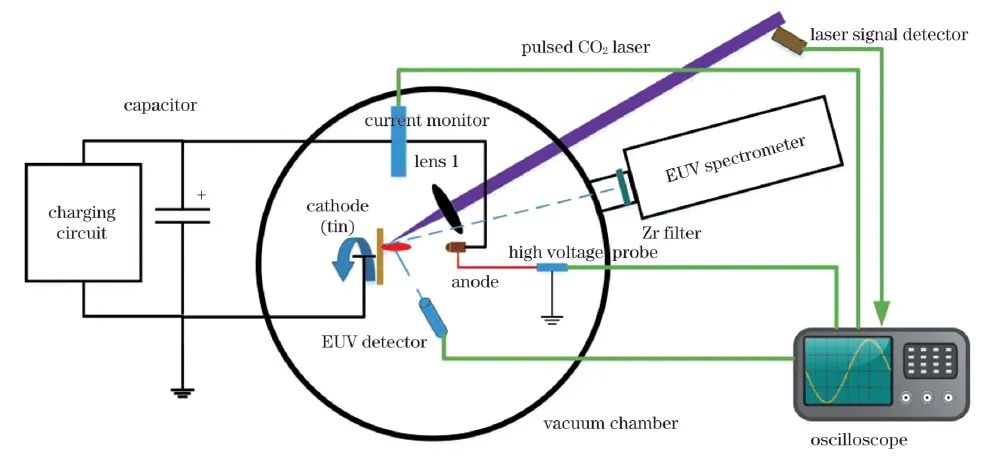

LDP技术的应用场景与局限
LDP在小规模定制市场占据一定优势。在物联网芯片和模拟芯片的领域，对生产效率的要求并不高，这使得LDP凭借其设计上的灵活性，能够在这个市场中找到自己的位置。比如，在许多小型物联网设备中使用的芯片，LDP技术就能满足它们的个性化需求。
然而，LDP技术的局限性相当明显。激光逐点扫描的写入过程导致生产效率极低，无法满足大规模集成电路的生产需求。即便运用先进的激光技术提升分辨率，与制造最先进逻辑芯片所需的精度相比，仍存在一定的差距。
中国LDP技术的外部困境
我国LDP技术正遭遇一个复杂的外部环境。在这个环境中，关键技术和零部件出口受到限制。这样的情况使得研发和产业化的过程变得更加艰难。因此，我国企业在推进LDP技术发展时，需要克服更多的困难。
一些关键的激光仪器和光学元件难以顺利进口，这可能会使得研发进程出现延误。因此，企业必须加大自主创新的力度，以打破技术限制。
佳能NIL战略的市场意义
佳能把NIL视为ASML EUV技术的补充，主要针对成本敏感的应用场景和特定的工艺步骤。这样的战略部署有助于减少市场进入的障碍，使得更多企业能够接纳NIL技术。
佳能品牌实力雄厚，技术根基扎实，且在供应链整合方面表现出色。与TSMC等厂商的合作关系良好，这为NIL技术的推广及运用提供了坚实的后盾。比如，在那些对芯片制造成本要求较高的领域，NIL技术有望得到更广泛的运用。
